Eine AIO richtig einbauen heißt nicht nur, die Schrauben festzuziehen. Entscheidend sind die Position des Radiators, die Lage der Schläuche, der Luftstrom im Gehäuse und ein sauberer Anschluss an Mainboard und BIOS. Wer das System in der richtigen Reihenfolge aufbaut, bekommt meist bessere Temperaturen, weniger Pumpengeräusche und deutlich weniger Ärger beim ersten Start.
Die wichtigsten Punkte für einen sauberen und leisen AIO-Einbau
- Die beste Lösung ist meist eine Top-Montage; eine Frontmontage funktioniert ebenfalls, wenn der Pumpenkopf nie der höchste Punkt im Kreislauf ist.
- Vor dem Einbau prüfe ich immer Radiatorgröße, RAM-Höhe, Sockel und Gehäusefreigaben.
- Der Pumpenblock wird mit gleichmäßigem Druck montiert, nicht mit Gewalt.
- Die Lüfter müssen in die richtige Richtung arbeiten, damit der Radiator nicht gegen den Luftstrom arbeitet.
- Im BIOS stelle ich die Header korrekt auf PWM ein und kontrolliere direkt nach dem Start Drehzahlen und Temperaturen.
Welche Einbaulage in der Praxis am meisten Sinn ergibt

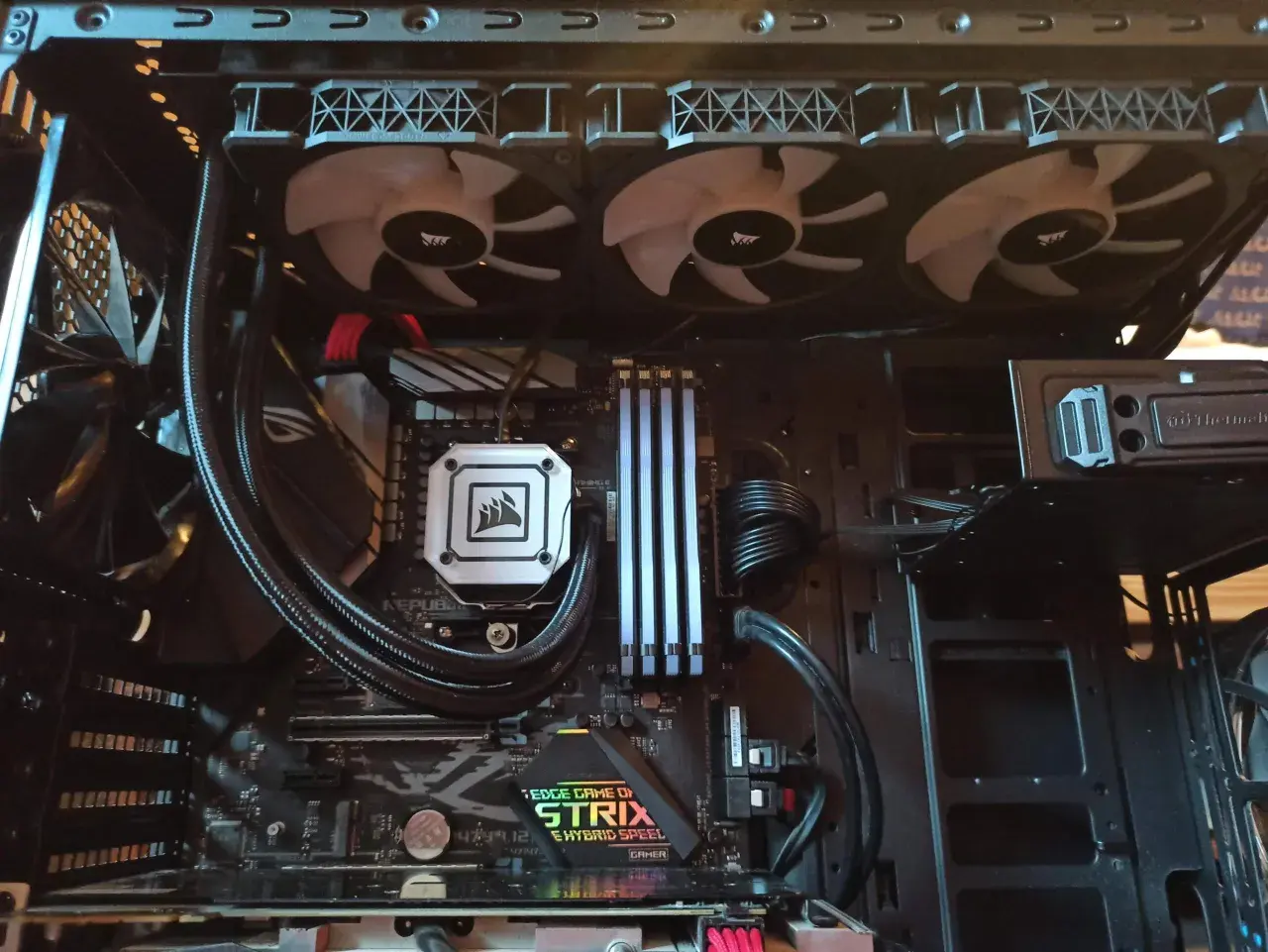

Ich plane bei Gaming-PCs fast immer zuerst die Top-Montage, wenn das Gehäuse sie zulässt. Der Grund ist simpel: So sammelt sich Luft oben im Radiator und nicht am Pumpenkopf. Das reduziert das Risiko von Gurgeln, unnötigen Geräuschen und im ungünstigen Fall auch von Leistungseinbußen.
Frontmontage ist die gute Alternative, wenn oben zu wenig Platz vorhanden ist oder das Gehäuse schlicht kein sauberes Top-Setup erlaubt. Dann achte ich besonders darauf, dass der Pumpenkopf nicht über dem höchsten Punkt des Radiators sitzt. Die genaue Schlauchseite ist dabei weniger wichtig als die Gesamtgeometrie des Kreislaufs.
| Position | Vorteil | Nachteil | Mein Urteil |
|---|---|---|---|
| Top-Montage | Luft bleibt oben im Radiator, der Pumpenkopf ist gut geschützt | Kann mit hohen RAM-Modulen oder dicken Radiatoren eng werden | Meine erste Wahl, wenn das Gehäuse genug Platz bietet |
| Frontmontage mit Schläuchen unten | Technisch sauber und meist unkritisch für die Pumpe | Erwärmte Luft gelangt stärker ins Gehäuse | Sehr gute Alternative, wenn Top-Montage nicht passt |
| Frontmontage mit Schläuchen oben | Manchmal die einzige machbare Variante | Höheres Risiko für Luft im Pumpenbereich | Nur als Notlösung, nicht als Standard |
Ich richte die Entscheidung also nicht nach Optik aus, sondern nach Physik und Platzverhältnissen. Sobald die Grundposition steht, prüfe ich das Setup einmal nach Maß und gehe erst dann zur eigentlichen Montage über.
So prüfe ich Gehäuse, Sockel und Freiraum vor dem ersten Schraubendreher
Bevor ich den Radiator überhaupt auspacke, kontrolliere ich drei Dinge: passt der Kühler ins Gehäuse, passt die Halterung zum Sockel und bleibt genug Luft für RAM, VRM-Kühler und Grafikkarte? Genau an dieser Stelle werden die meisten Fehlkäufe und Frust-Montagen verhindert.
- Radiatorgröße: 240, 280 oder 360 mm sind die üblichen Formate. Das Gehäuse muss nicht nur die Länge, sondern auch die Dicke von Radiator plus Lüftern aufnehmen.
- Sockel-Kompatibilität: Intel und AMD nutzen unterschiedliche Montagekits. Ich sortiere Schrauben, Backplate und Abstandshalter vor dem Einbau.
- RAM-Höhe: Gerade bei einer Top-Montage kann hoher Arbeitsspeicher stören. In kompakten Gehäusen reicht der Platz oft nur knapp.
- Schlauchlänge: Die Schläuche dürfen nicht auf Spannung stehen und sollten ohne Knick verlegt werden.
- Header am Mainboard: Für Pumpe, Lüfter und eventuell RGB oder USB-Controller sollten genug Anschlüsse vorhanden sein.
Bei manchen Gehäusen ist der verfügbare Raum oben überraschend knapp. Dann hilft kein Wunschdenken, sondern nur ein kurzer Blick auf die Maße und die Montagefreigaben. Wenn diese Basis stimmt, kann ich den Kühler mechanisch sauber verschrauben.
AIO Schritt für Schritt sauber montieren
Ich baue die AIO in einer Reihenfolge ein, die spätere Korrekturen minimiert. Das spart Zeit und verhindert, dass ich einen fast fertigen Aufbau wieder zerlegen muss.
- Gehäuse und Mainboard vorbereiten: Ich lege alle Schrauben, Abstandshalter und Halterungen sortiert bereit. Die Schutzfolie auf der Kühlerbodenplatte bleibt bis zum letzten Moment drauf.
- Radiator und Lüfter vormontieren: Wenn es der Platz erlaubt, verschraube ich die Lüfter zuerst am Radiator. Das ist deutlich angenehmer als später im engen Gehäuse zu hantieren.
- Halterung und Backplate korrekt ausrichten: Bei AMD und Intel sind die Befestigungslösungen unterschiedlich. Ich prüfe deshalb doppelt, dass die Halterung wirklich zum Sockel passt.
- Wärmeleitpaste sparsam auftragen: Ist keine Paste voraufgetragen, reicht in der Regel eine kleine, vom Hersteller empfohlene Menge. Zu viel Paste verbessert nichts.
- Pumpenblock aufsetzen: Ich setze den Block plan auf den CPU-Heatspreader und ziehe die Schrauben über Kreuz erst leicht, dann gleichmäßig fest.
- Endkontrolle des Anpressdrucks: Der Block darf nicht verkanten. Wenn ich beim Festziehen starken Widerstand oder Schiefstand spüre, gehe ich einen Schritt zurück.
Besonders wichtig ist der gleichmäßige Druck auf dem CPU-Deckel. Ein sauber montierter Pumpenkopf macht sich später durch ruhigere Temperaturen und weniger mechanische Geräusche bemerkbar. Ist die Hardware fest, entscheidet die Verkabelung darüber, ob der Einbau im Alltag wirklich leise bleibt.
Lüfter, Pumpe und Anschlüsse richtig verkabeln
Ein guter mechanischer Einbau hilft wenig, wenn die Anschlüsse falsch belegt sind. Ich achte deshalb darauf, dass die Pumpe stabil versorgt wird, die Lüfter über PWM laufen und die Drehzahlen sinnvoll geregelt werden. Manche AIOs bündeln alles über ein einziges Kabel, andere brauchen mehrere Header oder einen Controller.
| Komponente | Was ich dort erwarte | Typische Einstellung | Warum das wichtig ist |
|---|---|---|---|
| Pumpe | Fester, sauberer Anschluss am passenden Header | Konstantes Profil statt aggressiver Sprünge | Verhindert Pumpenschwankungen und unnötige Geräusche |
| Radiatorlüfter | PWM-Steuerung über Mainboard oder Controller | Temperaturabhängige Lüfterkurve | Balanciert Lautstärke und Kühlleistung sinnvoll aus |
| RGB oder USB | Nur anschließen, wenn die AIO das benötigt | Saubere Kabelführung, keine Spannung auf den Leitungen | Verhindert Chaos im Kabelmanagement und spätere Fehler |

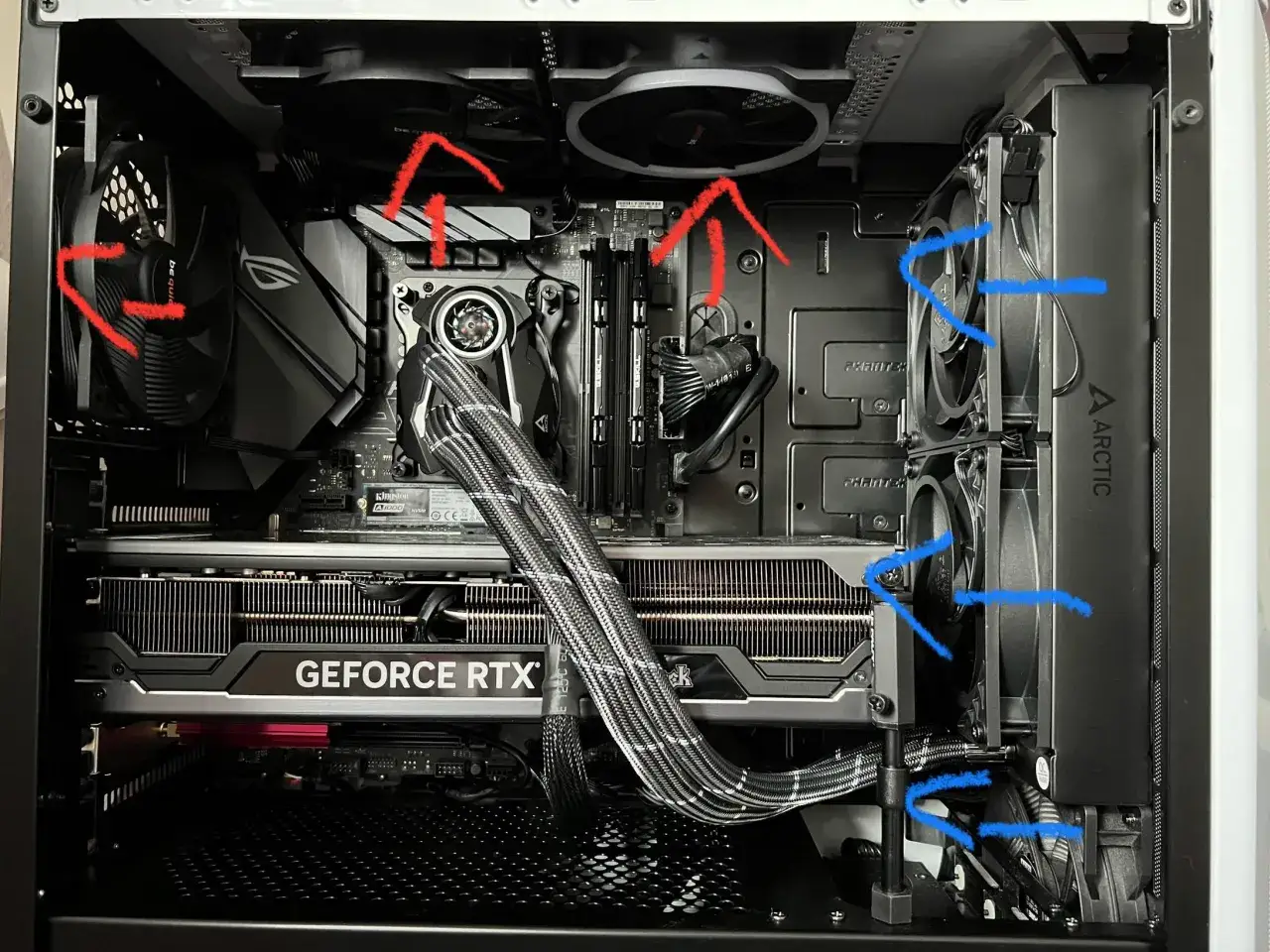

Beim Luftstrom halte ich mich an eine einfache Regel: Top-Radiator meist als Exhaust, Front-Radiator meist als Intake. Das ist nicht nur logisch, sondern in der Praxis auch meist die ruhigste und stabilste Lösung. Im BIOS stelle ich außerdem sicher, dass die Header wirklich auf PWM laufen und nicht versehentlich auf DC.
Diese Fehler sehe ich am häufigsten
Die meisten Probleme bei einer AIO entstehen nicht durch defekte Hardware, sondern durch Einbaufehler. Genau deshalb prüfe ich nach der Montage noch einmal ganz nüchtern, ob alles logisch sitzt.
- Radiator unterhalb des Pumpenkopfs: Das kann Luft in den Pumpenbereich ziehen und zu Gurgeln oder schlechterer Kühlung führen.
- Schläuche geknickt oder unter Spannung: Das sieht nicht nur unsauber aus, sondern belastet auch die Anschlüsse.
- Lüfter in die falsche Richtung montiert: Dann arbeitet der Radiator gegen den Gehäuse-Luftstrom und die Temperaturen steigen unnötig.
- Schutzfolie nicht entfernt: Das ist ein Klassiker und führt sofort zu miserablen Temperaturwerten.
- Schrauben ungleichmäßig angezogen: Der Kühler sitzt dann nicht plan auf dem CPU-Deckel.
- Falscher Header im BIOS: Wenn die Pumpe versehentlich geregelt statt konstant betrieben wird, wird das System oft lauter und instabiler im Verhalten.
Ich sehe solche Fehler oft schon in den ersten Minuten nach dem Start. Wer hier aufmerksam bleibt, spart sich später die Suche nach einer vermeintlich schlechten AIO, obwohl in Wahrheit nur die Montage nicht sauber war. Deshalb folgt für mich immer noch ein kurzer Funktionstest unter Last.
Woran ich nach dem ersten Start erkenne, dass der Einbau wirklich passt
Nach dem ersten Boot verlasse ich mich nie nur auf das Gefühl. Ich prüfe sofort, ob die Pumpe erkannt wird, ob die Lüfter sauber anlaufen und ob die Temperaturen unter Last plausibel bleiben. Wenn die CPU in wenigen Sekunden unnormal hoch schießt, stimmt meist etwas mit Kontakt, Pumpe oder Header-Belegung nicht.
Für den Praxischeck reichen mir meist 10 bis 15 Minuten Last mit einem Spiel oder einem synthetischen Test. Dabei achte ich vor allem auf drei Dinge: stabile Drehzahlen, keine auffälligen Schleif- oder Blubbergeräusche und keine sprunghaften Temperaturwechsel, die zum Kühlerbild nicht passen. Nach ein paar Tagen schaue ich noch einmal auf die Werte, weil kleine Montagefehler sich manchmal erst im Alltag bemerkbar machen.
Wenn alles ruhig läuft, ist der Rest nur noch Pflege: Staubfilter sauber halten, die Lüfterkurven gelegentlich prüfen und bei ungewöhnlichen Geräuschen nicht zu lange warten. Dann ist der Einbau nicht nur technisch korrekt, sondern auch im Alltag genau so unauffällig, wie eine gute AIO sein sollte.
